Zeevee Encoders & Decoders Model HDB2312-NA
HD video encoder/QAM modulator
Overview
Specifications
I/Os
Images and Documentation
| Manufacturer: | Zeevee |
| Model: | HDB2312-NA |
| Category: | Signal Distribution |
| Subcategory: | Encoders & Decoders |
| Status: | Current |
| Part Number: | HDB2312-NA |
| Long Description: | HDb-2312-NA is a SD video encoder/QAM modulator with 12 composite video/analog 3.5mm audio inputs. MPEG-2 QAM RF output via 12 digital channels using 4 QAM RF frequencies. 1 delay match analog audio output. Supports Closed Captions. Rack ears and power cord included. No ZvShow. |
| Features: | |
|
|
| Product URL: | https://www.zeevee.com/products/av-over-rf/hdbridge2000/hdb2300/ |
| Height: | 1.72 in |
| Width: | 17.33 in |
| Depth: | 9.90 in |
| Weight: | 6.25 lbs |
| BTU: | 0.00 |
| Volts: | Volts |
| Rack Mounted: | Yes |
| Rack Units: | 1.0 |
| Phase: | Finish |
| Labor Hours: | 0.50 |
| Inputs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Outputs | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
Front Panel Thumbnail 50 x 50 front panel thumbnail image |
 |

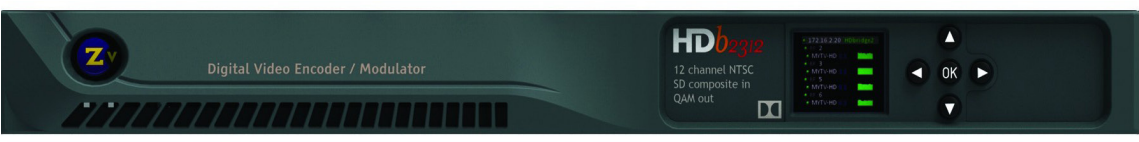

Front Panel Image 300 x 250 full front panel image |
 |

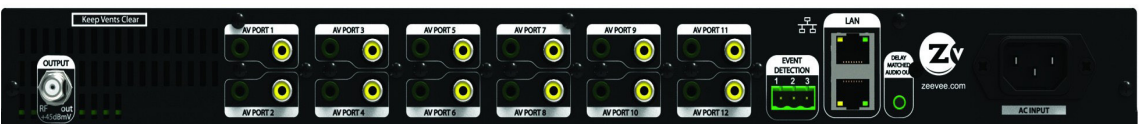

Back Panel Image 300 x 250 full back panel image |
 |
Spec Sheet |
|
|
User Manual |
